آلة لصق الغراء الساخن OPP الروتاري الأوتوماتيكية
SVL-1208S-R
القدرة المستقرة: 12000-15000BPH
المواصفات الفنية
- تنطبق هذه المواصفات الفنية على آلة وضع العلامات OPP الدوارة والمتطلبات الفنية المتعلقة بالتصميم الوظيفي ، والهيكل ، والأداء ، والتصنيع ، والتركيب ، والإنتاج التجريبي.
- المتطلبات والمعايير والمحتويات المذكورة في هذا الرمز متوافقة مع المعايير الوطنية ومعايير صناعة الطاقة والمعايير الدولية ذات الصلة.
الجزء الميكانيكي
الجهاز المضيف (الجهاز الرئيسي)
Name | Brand | Origin |
Adopt ultra-high-speed motion control system |  | Japan |
10-inch man-machine interface |  | Taiwan |
Servo Control System |  | Japan |
high-speed high-resolution color sensor |  | Germany |
Encoder |  | Japan |
Security System |  | Germany |
E+L corrector |  | Germany |
الجزء الميكانيكي
آلية النقل: تعتمد قوة التعبئة أو خط النقل لسلسلتها الخاصة
304 لوحة سلسلة من الفولاذ المقاوم للصدأ (يمكن تصميمها وفقًا لمواصفات العميل) ، عرض السلسلة 82.6 مم
آلية دعم المغزل: تتبنى أسطوانتين وأعمدة أحادية الفعل لتشكيل حالة مستقرة مثلثة.
آلية رفع المغزل: استخدم محرك SEW الألماني للتحكم في الرفع ، وتحديد المواقع المستقرة والدقيقة.
نظام نقل التروس للآلة بأكملها.
نظام نقل عجلة متزامن دوران الزجاجة.
نظام ضغط زجاجة دليل كام.
نظام محرك إندينتر.
نظام ضبط أمامي وخلفي للآلات الصغيرة.
Name | Brand | Origin |
conveyor line motor 3kw |  | Germany |
Frequency converter speed regulation |  | Danish |
آلية التسليم القياسية:
نظام تسليم فيلم تسمية OPP مؤازر عالي السرعة.
نظام توريد الغراء:
نظام خاص لإمداد الغراء المصهور على الساخن (نظام التحكم الياباني) لضمان دقة وتوحيد تطبيق الغراء.
القرص الدوار التسمية:
يتم استخدام قرصين مستقلين للملصقات لتقليل الوقت المستخدم لاستبدال لفات الملصقات في الإنتاج وتحسين كفاءة الإنتاج.
قوة نقل عالية ، هيكل مضغوط لنظام النقل ، جسم حزام رفيع ، مرونة غنية ، مناسب للنقل عالي السرعة ، توليد حرارة منخفضة ، دوران مستقر ، مقاومة الحرارة ، مقاومة الزيت ، مقاومة التآكل ، استطالة منخفضة في الاستخدام ، وعمر خدمة طويل .
آلية الرضاعة بالزجاجة:
برغي تغذية الزجاجة المخصص مع محدد عزم الدوران مثبت لضمان تغذية الرضّاعة عالية السرعة ومستقرة وموثوقة. كل من المسمار اللولبي والزجاجة اللذان يحميان لوحة الدفع سريعان.
يتم تفكيك الهيكل ، ويتم الانتهاء من جميع المواضع والتعديل في وقت واحد ، ولا يلزم إجراء أي تعديل في الفترة اللاحقة ، كما أن استبدال القالب بسيط وسريع.

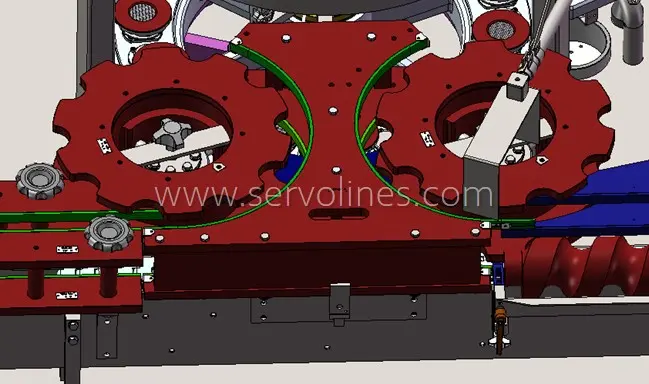

مدخل الزجاجة ومخرج العجلة النجمية:
متصلة بجهاز القرص الدوار الرئيسي ، والمسؤول عن الانتقال بين برغي تغذية الزجاجة والصينية الدوارة الرئيسية ، وتثبيت محدد عزم الدوران ، وهيكل التحرير السريع ، وجميعها لها موضع ، واكتمال تعديل واحد ، ولا يلزم إجراء أي تعديل في الفترة اللاحقة ، و استبدال القالب بسيط وسريع.
مبدأ العمل من وضع العلامات
- إن آلة لصق اللاصق بالذوبان الساخن OPP هي نوع جديد من آلات وضع العلامات مع التشغيل الدوراني والمستمر ؛ يمكن للمعدات ضبط نقل الحاوية للداخل والخارج تلقائيًا ؛ يتم فصل الحاوية المنقولة بواسطة حزام النقل بواسطة لولب الفصل وفقًا لتباعد العجلة النجمية بعد مسافة معينة ، تنقل العجلة النجمة داخل الزجاجة الحاوية إلى القرص الدوار للحاوية. بعد أن يتم تثبيت الحاوية عن طريق آلية ضغط الزجاجة ومقعد قالب الحاوية ، تبدأ الحاوية في الدوران بسرعة معينة من أجل تحديد المواقع ووضع العلامات.
- عندما تصل الحاوية إلى موضع الكشف عن العين الكهربائية ، يتحكم مضيف الكمبيوتر في نظام توصيل الملصق لتسليم الملصق. عند اكتمال إجراء تسليم الملصق ، يقوم القاطع عالي السرعة بقطع الملصق ؛ نظرًا لاستخدام محرك سيرفو عالي السرعة صغير القصور الذاتي من Yaskawa ، يتم ضمان تسليم الملصقات عالية السرعة. دقة واستقرار قطع الملصقات.
- يتم إرسال الملصقات المقطوعة إلى نظام اللصق ؛ في هذا الجزء ، يطبق النظام الغراء على جزأين من الحواف الأمامية والخلفية للملصق. طريقة اللصق هذه تقلل من استهلاك المادة اللاصقة الذائبة الساخنة.
- عندما يتم نقل الملصق اللاصق إلى موضع الملصق ، يمكن أن تلتصق الملصق بالحاوية بدقة وفعالية. نظرًا لأن الحاوية في حالة دوارة أثناء عملية نقل الملصق ، يمكن لصق الملصق على الحاوية بسلاسة وإحكام. يمكن للشريط اللاصق في نهاية التحجيم أن يشكل ختمًا جيدًا على شكل حضن ، مما يكمل عملية وضع العلامات.
جزء وظيفة حماية سلامة المعدات
مراقبة الطاقة:
عندما يحتوي مصدر الطاقة على جهد زائد أو جهد منخفض أو فقدان طور أو خطأ في الطور ، فإنه سيقطع الدائرة الرئيسية ويعطي إنذارًا لمنع تلف المكونات الكهربائية.
حماية سلامة:
عند فتح باب الحماية ، يُحظر تشغيل الجهاز وبدء تشغيله ، ويمكن الضغط على مفتاح إيقاف الطوارئ في حالة الطوارئ لمنع الإصابة الشخصية.
حالة التسمية: عند استخدام الملصق ، سوف يبطئ ويقف جانباً ويعطي إنذارًا لتذكيرك باستبدال الملصق. عندما يكون شد الملصق غير طبيعي ، فإنه سيتوقف وينبه لتقليل تأثير تمدد الملصق على دقة قطع الملصق. عندما يتم فقدان اكتشاف علامة اللون باستمرار ويكون انحراف العلامة كبيرًا جدًا ، ستتوقف الماكينة وتنبه لتقليل المنتجات غير المؤهلة.
كشف الغراء:
عندما لا تصل درجة حرارة الغراء إلى قيمة الانصهار ، يُحظر على الجهاز البدء لمنع تلف الجهاز. عندما تتجاوز درجة حرارة الغراء الحد الأعلى ، يكون المسبار مفتوحًا ، ويتم فصل السخان ، ويتوقف التسخين ويوقف التشغيل والإنذار. عندما يكون مستوى خزان الغراء منخفضًا ، فإن الغراء عندما يكون على وشك النفاد ، سوف يعطي إنذارًا وينتظر تأخيرًا في التباطؤ.
إنذار التسمية مفقود:
عندما يكون هناك ملصق مفقود ، فإن الجهاز سوف يبطئ ويوقف الإنذار لمنع قطع أسطوانة الملصقات وتقليل وقت التوقف عن العمل.
السيطرة المادية:
عندما يكون هناك نقص في الزجاجات في نهاية الزجاجة أو يتم حظر نهاية الزجاجة ، فإن الجهاز سوف يبطئ ويقف في وضع الاستعداد ، وسيطلب مؤشر الاستعداد ، وسوف تستأنف سرعة الإنتاج تلقائيًا بعد تحرير الحالة.
مراقبة الجهاز:
عندما يفشل محرك المؤازرة ومحرك التردد المتغير ، ويكون إمداد طاقة التحكم قصير الدائرة ، تتوقف المعدات وتنبه.
كشف ضغط الهواء:
عندما لا يفي ضغط الهواء بمتطلبات الإنتاج للمعدات ، سيتم إغلاق الجهاز لمنع إنتاج المنتجات المعيبة.
انسداد المواد:
عندما يتم حظر وتشويش القرص الدوار الرئيسي ، وبرغي التغذية ، وعجلة نجمة الزجاجة ، ستتوقف الماكينة وتنبه.
المواصفات الفنية للمعدات
Model: | SVL-1208S-R |
Power supply: | 380VAC 3P+N+PE 50 Hz 10kW |
Labeling machine equipment length: | 3350mm (labeling machine conveyor belt length: 3000mm; can be adjusted according to the actual size of the customer's production line) |
Labeling machine host size: | 3000mm (length) X 2600mm (width) X 2400mm (height) |
Conveyor belt surface height: | 1050±50mm (can be adjusted according to the actual size of the customer's production line) |
Conveyor line speed: | 40m/min (conveyor line speed can be adjusted according to actual production conditions) |
Speed adjustment method: | stepless speed regulation |
Maximum labeling speed: | label maximum speed 100m/min |
Maximum labeling speed: | 15000BPH (adjustable according to production conditions) |
Labeling accuracy: | ±1mm |
The size of the object to be affixed: | according to the bottle sample provided by the customer (labeling after filling) |
Maximum label width (height): | 145mm (standard width, can be designed according to the actual product size) |
Maximum label length: | 300mm |
Maximum label outer diameter: | ø600mm |
Paper core diameter: | 152mm |
Labeling glue: | hot melt glue, only apply glue on both ends of the label |
Glue temperature: | 120～160℃ |
Label type: | OPP film label, paper-plastic composite film label |
Labeling station: | 15 stations per week for round bottle hot melt adhesive labeling machine |
Number of labeling molds: | According to the bottle specifications provided |
Labeling product type: | round bottle |
Whole machine weight: | about 3500kg |
تكوين المعدات
Name | Brand | Origin |
Ultra-high-speed motion controller | | Japan |
Machine interface | | Taiwan |
Central processing unit | | Japan |
Server driver | | Japan |
Servo motor | | Japan |
Frequency converter | | Denmark |
Intermediate relay |  | Japan |
Contactor |  | USA |
Breaker |  | Germany |
Correction system | | Germany |
Power monitoring protection relay |  | Switzerland |
Safety relay + safety switch | | Germany |
Intelligent power protector |  | Germany |
Switching power supply |  | Taiwan |
Emergency stop switch |  | France |
